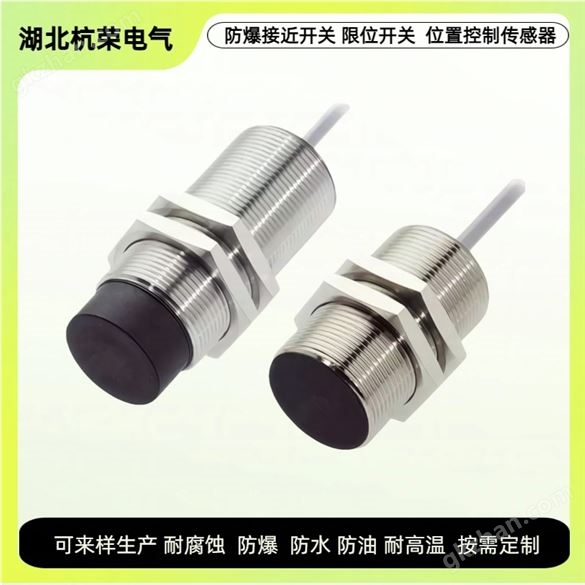

螺紋圓柱形接近開關AY1-Q1215NL1

接近開關的性能特點

在各類開關中，有一種對接近它物件有“感知"能力的元件接近開關--位移傳感器。利用位移傳感器對接近物體的敏感特性達到控制開關通或斷的目的，這就是接近開關。

當有物體移向接近開關，并接近到一定距離時，位移傳感器才有“感知"，開關才會動作。通常把這個距離叫“檢出距離"。但不同的接近開關檢出距離也不同。

有時被檢測驗物體是按一定的時間間隔，一個接一個地移向接近開關，又一個一個地離開，這樣不斷地重復。不同的接近開關，對檢測對象的響應能力是不同的。這種響應特性被稱為“響應頻率"。

主要用途

接近開關在航空、航天技術以及工業生產中都有的應用。在日常生活中，如賓館、飯店、車庫的自動門，自動熱風機上都有應用。在安全防盜方面，如資料檔案、財會、金融、博物館、金庫等重地，通常都裝有由各種接近開關組成的防盜裝置。在測量技術中，如長度，位置的測量；在控制技術中，如位移、速度、加速度的測量和控制，也都使用著大量的接近開關。

接近開關接線圖

1.接近開關有兩線制和三線制之區別，三線制接近開關又分為NPN型和PNP型，它們的接線是不同的。請見下圖所示：

2.兩線制接近開關的接線比較簡單，接近開關與負載串聯后接到電源即可。

3.三線制接近開關的接線：紅(棕)線接電源正端；藍線接電源0V端；黃(黑)線為信號，應接負載。負載的另一端是這樣接的：對于NPN型接近開關，應接到電源正端；對于PNP型接近開關，則應接到電源0V端。

4.接近開關的負載可以是信號燈、繼電器線圈或可編程控制器PLC的數字量輸入模塊。

5.需要特別注意接到PLC數字輸入模塊的三線制接近開關的型式選擇。PLC數字量輸入模塊一般可分為兩類：一類的公共輸入端為電源負極，電流從輸入模塊流出，此時，一定要選用NPN型接近開關；另一類的公共輸入端為電源正極，電流流入輸入模塊，此時，一定要選用PNP型接近開關。千萬不要選錯了。

6.兩線制接近開關受工作條件的限制，導通時開關本身產生一定壓降，截止時又有一定的剩余電流流過，選用時應予考慮。三線制接近開關雖多了一根線，但不受剩余電流之類不利因素的困擾，工作更為可靠。

有的廠商將接近開關的"常開"和"常閉"信號同時引出，或增加其它功能，此種情況，請按產品說明書具體接線。

螺紋圓柱形接近開關AY1-Q1215NL1

接近開關選型檢測

一、選型

對于不同的材質的檢測體和不同的檢測距離，應選用不同類型的接近開關，以使其在系統中具有高的性能價格比，為此在選型中應遵循以下原則：

1.當檢測體為金屬材料時，應選用高頻振蕩型接近開關，該類型接近開關對鐵鎳、A3鋼類檢測體檢測。

對鋁、黃銅和不銹鋼類檢測體，其檢測靈敏度就低。

2.當檢測體為非金屬材料時，如；木材、紙張、塑料、玻璃和水等，應選用電容型接近開關。

3.金屬體和非金屬要進行遠距離檢測和控制時，應選用光電型接近開關或超聲波型接近開關。

1.4.對于檢測體為金屬時，若檢測靈敏度要求不高時，可選用價格低廉的磁性接近開關或霍爾式接近開關。

二、檢測

1.動作距離測定；當動作片由正面靠近接近開關的感應面時，使接近開關動作的距離為接近開關的動作距離，測得的數據應在產品的參數范圍內。

2.釋放距離的測定；當動作片由正面離開接近開關的感應面，開關由動作轉為釋放時，測定動作片離開感應面的距離。

3.回差H的測定；動作距離和釋放距離之差的。

4.動作頻率測定；用調速電機帶動膠木圓盤，在圓盤上固定若干鋼片，調整開關感應面和動作片間的距離，約為開關動作距離的80%左右，轉動圓盤，依次使動作片靠近接近開關，在圓盤主軸上裝有測速裝置，開關輸出信號經整形，接至數字頻率計。此時啟動電機，逐步提高轉速，在轉速與動作片的乘積與頻率計數相等的條件下，可由頻率計直接讀出開關的動作頻率。

5.重復精度測定；將動作片固定在量具上，由開關動作距離的120%以外，從開關感應面正面靠近開關的動作區，運動速度控制在0.1mm/s上。當開關動作時，讀出量具上的讀數，然后退出動作區，使開關斷開。如此重復10次，計算10次測量值的值和小值與10次平均值之差，差值大者為重復精度誤差.
