【144芯-288芯432芯576芯720芯864芯1440芯ODF光纖配線架】ODF光纖配線架|ODF光纖配線柜|三網合一光纖配線柜|三網合一光纖配線架|ODF配線架|ODF光纖熔纖柜、ODF光纖熔接柜、ODF架、ODF柜

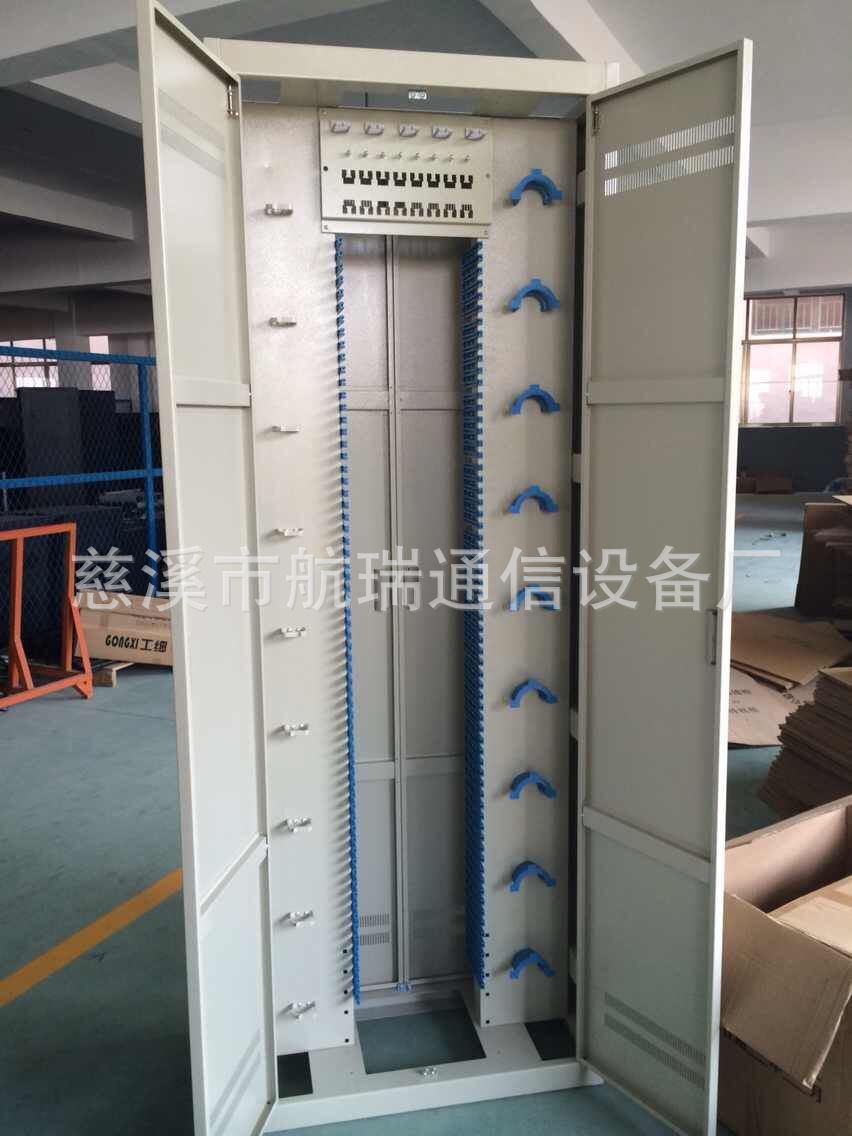

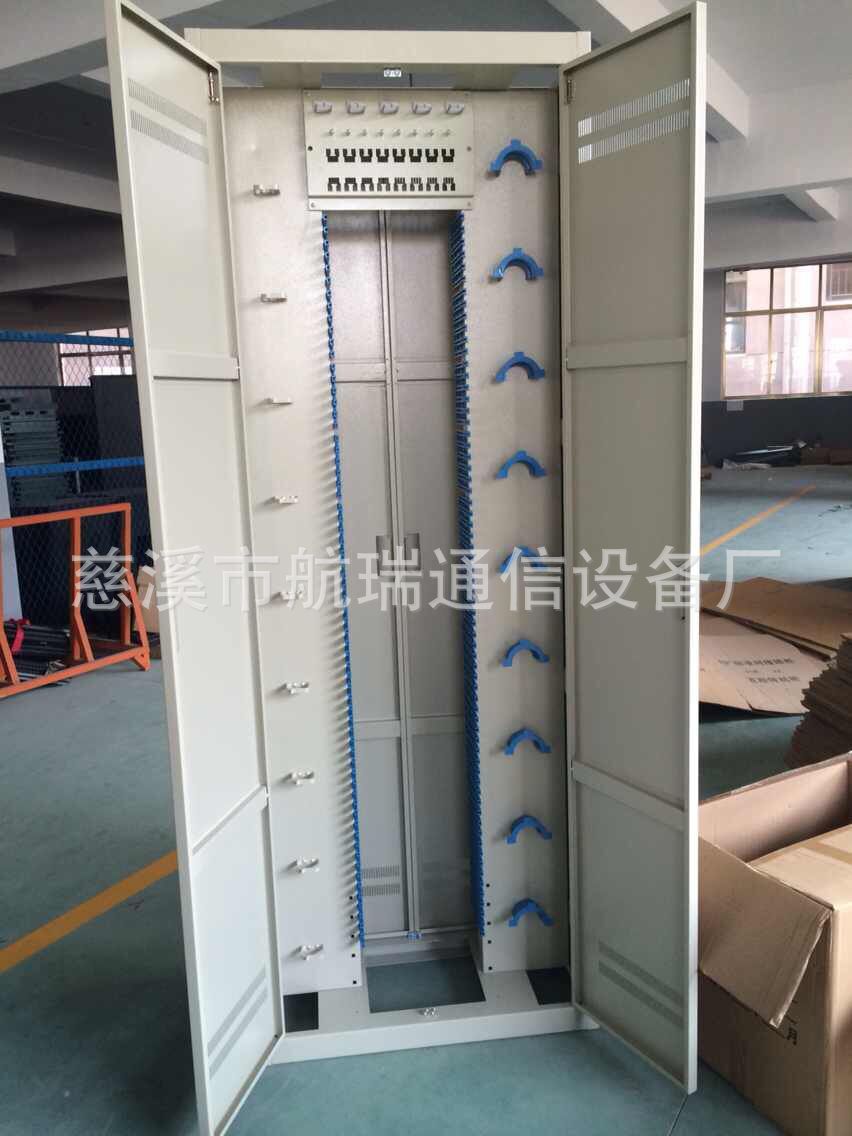

ODF（Optical Distribution Frame）光纖配線架
光纖配線架（ODF）用于光纖通信系統中局端主干光纜的成端和分配，可方便地實現光纖線路的連接、分配和調度。隨著網絡集成程度越來越高，出現了集ODF、DDF、電源分配單元于一體的光數混合配線架，適用于光纖到小區、光纖到大樓、遠端模塊及無線基站的中小型配線系統。
2外觀結構
1、機架結構形式
1）機架結構有封閉式、半封閉式和敞開式。
2）機架高度分為2600mm、2200mm和2000mm三類。其寬度*選用120mm的整數倍，深度*選用300mm、寬800mm及600mm。
3）機架外形尺寸的偏差不超過±2mm；外表面對底部基準面的垂直度公差不大于3mm。
2、機械活動部分
機械活動部分應轉動靈活、插拔適度、鎖定可靠、施工安裝和維護方便。門的開啟角應不小于110°，間隙不大于3mm。
3、引入光纜彎曲半徑
引入光纜進入機架時，其彎曲半徑應不小于光纜直徑的15倍。
4、機架結構
結構應牢固，裝配應具有*性和互換性，緊固件無松動。外露和操作部位的銳邊應倒圓角。
5、保護套、襯墊及纖芯和尾纖彎曲半徑
光纜光纖穿過金屬板孔及沿結構件銳邊轉彎時，應裝保護套及襯墊。纖芯、尾纖無論處于何處彎曲時，其曲率半徑應不小于30mm。
6、機架的表面
涂覆層應表面光潔，色澤均勻、無流掛、無露底；金屬件無毛刺銹蝕。
7、結構裝置上的文字、圖形、符號和標志
結構裝置上的文字、圖形、符號和標志應清晰、完整、無誤。
◆ 采用中國電信標準設計，通用性強； ◆ 符合標準：YD/T 778-2006 ◆ 適用通信機房獨立光纖跳接場，配線采用交叉連接方式，可以方便地實現光纖線路的連接、分配和調度； ◆ 全封閉柜式結構，防塵性能好； ◆ 設有高性能接地裝置，保護設備安全。 3.3.2 主要技術性能 ◆ 工作環境溫度：－25℃～+55℃ ◆ 環境濕度：≤93％(+40℃) ◆ 箱門開啟角度：≥110° ◆ 箱門開啟次數：≥2000次 ◆ 接地排耐電壓水平：≥3000V(DC)/10mA/1min ◆ 絕緣電阻：≥1×103MΩ/500V ◆ 箱體安裝型式：落地式 表一：光纖配線架配置表（采用單層/雙層分路器托盤）：
|
三網合一ODF光纖配線架
產品特點：
●全正面操作封閉機柜結構，可靠墻或背靠背安裝；
●存貯框管理跳纖余長，與72 芯一體化機框安裝尺寸相同，可靈活配置。
產品規格
外型尺寸mm（高×寬×深） | 存儲框（個） | 12芯一體化托盤（中號） | zui大容量（芯） |
2000×600×300 | 3 | 36 | 432 |
2200×600×300 | 3 | 42 | 504 |
2600×600×300 | 4 | 48 | 576 |
GPX 型光纖總配線架
產品特點：
●全正面操作封閉機柜結構，可靠墻或背靠背安裝；
●左側掛纖輪管理跳纖余長；
●在用戶駐地網機房使用時，架內可配分路器托盤。
產品規格
外型尺寸mm（高×寬×深） | 集中下纜板 | 12芯一體化托盤（中） | zui大容量（芯） |
2000×840×300 | 1 | 54 | 648 |
2200×840×300 | 1 | 60 | 720 |
2600×840×300 | 1 | 72 | 864 |
GPX型室內無跳接光纜交接柜
適用場合：
光接入網等需要實現光纜、光纖的連接與調度，實現連接主干光纜與配線光纜；并可放置光分路器的功能。
產品特點：
●全正面操作封閉式結構，前*門；
●采用19〃標準安裝，模塊便于更換；
●配線區采用無跳接式托盤，主干區采用一體化托盤；
●無跳接式托盤實現熔接、存儲功能；
●分路器可實現自由切換成不同分光比。
產品規格
主干區域容量（芯） | 機架尺寸mm （高×寬×深） | 1：8分路器 （個） | 配線區域容量 （芯） | 無跳接托盤 （個） |
zui大96 | 2000×600×300 | 36 | 288 | zui大32 |
GPX型光纖配線架
產品特點：
●全正面操作封閉式結構，前后*門；
●正面采用大小*門，可靠墻或背靠背放置；
●實現外纜與設備纜的終接、調線；
●分布式下纜結構；
●采用72 芯一體化機框，12 芯一體化托盤（藍色）。
產品規格
外型尺寸mm （高×寬×深） | 滿配容量（芯） | 72芯機框（個） | |||
2000×860×300 | 576 | 8 | |||
2200×860×300 | 648 | 9 | |||
2600×860×300 | 864 | 12 |
一、產品簡介：FTTH室外壁掛式光分路器箱用于光纜與光通信設備的配線連接，通過配線箱內的適配器，用光纖跳線引出光信號，實現光配線功能。適用于FTTH工程光纜到樓后使用，安裝于樓道、地下室、機房和大樓外墻。光纜也可以經分光配線箱開撥盤繞后與入戶光纜熔接引出，實現光纜的直通功能，滿足傳統傳輸網絡工程的需求
二、主要特點：
1.有效做到移動、聯通、電信三網合一。大大節省了施工空間和施工強度。
2.箱體采用冷軋板制成，經靜電噴塑處理，美觀大方，線條清晰，防腐防水性能好，使用壽命長.
3.光分路器模塊采用抽屜式模塊化設計，具有很強的互換性和通用性。
4.采取左右結構和上下結構組合結構的設計，左右兩邊都有光纖熔接層,而右邊上層為光分路器配線層，下層為光纖熔接層。
5.在機箱形式及厚度保持*的情況下，光纖熔接盤zui大支持6片，滿足施工過程中任意形式的接續
6.各種接頭端接方便，安裝靈活。用于配線間和設備間光纜的端接、使用和管理。
7.門鎖采用優質戶外防水鎖，箱體掛墻安裝
8.具有臨時尾纖存儲區域
9.支持各種光纖連接頭的管理，如SC、LC、ST、MT-RJ等
三、技術參數：
1.工作溫度：-30~+60度，儲存溫度-40~+60度
2. 箱門開啟角度：180°
3.大氣壓力:70Kpa-106Kpa
4.光電性能:插入損耗≤0.2dB;附加損耗≤0.2B
5.回波損耗≥45dB;附加損耗≤5dB
6.插拔耐久性壽命>1000次
7.電氣性能:絕緣電阻≥1000MΩ500V(直流電)
8.抗電強度:能承受3000V(直流電)/1min無擊穿/無飛弧現象
四、適用性指標:
1.標稱工作波長850nm1310nm1550nm;
2.光纖光纜符合GB/T11819和GB/T7424規范;
3.光纖活動連接器符合GB12507以及相關標準規范.
4.前面操作、安裝都相當迅速方便
5.分路器插座板可翻轉，蝶形光纜可以實現存儲，方便維護及光纜多次維護
6.配置2個標準插片式分光器安裝槽位，可安裝2臺1：4/1：8插片式分光器，
7.外型尺寸：壁掛式：145*630*800MM
鑲嵌式：入墻尺寸 145*580*750MM 外墻尺寸 145*630*800MM
8.產品重量：壁掛式：22KG
鑲嵌式：21KG
五、訂購信息：
1.產品材料：冷軋板
2.產品顏色：常規色灰色
3.產品工藝:沖壓
1、機架結構形式
1）機架結構有封閉式、半封閉式和敞開式。
2）機架高度分為2600mm、2200mm和2000mm三類。其寬度*選用120mm的整數倍，深度*選用300mm、寬800mm及600mm。
3）機架外形尺寸的偏差不超過±2mm；外表面對底部基準面的垂直度公差不大于3mm。
2、機械活動部分
機械活動部分應轉動靈活、插拔適度、鎖定可靠、施工安裝和維護方便。門的開啟角應不小于110°，間隙不大于3mm。
3、引入光纜彎曲半徑
引入光纜進入機架時，其彎曲半徑應不小于光纜直徑的15倍。
4、機架結構
結構應牢固，裝配應具有*性和互換性，緊固件無松動。外露和操作部位的銳邊應倒圓角。
5、保護套、襯墊及纖芯和尾纖彎曲半徑
光纜光纖穿過金屬板孔及沿結構件銳邊轉彎時，應裝保護套及襯墊。纖芯、尾纖無論處于何處彎曲時，其曲率半徑應不小于30mm。
6、機架的表面
涂覆層應表面光潔，色澤均勻、無流掛、無露底；金屬件無毛刺銹蝕。
【144芯-288芯432芯576芯720芯864芯1440芯ODF光纖配線架】ODF光纖配線架|ODF光纖配線柜|三網合一光纖配線柜|三網合一光纖配線架|ODF配線架|ODF光纖熔纖柜、ODF光纖熔接柜、ODF架、ODF柜
ODF（Optical Distribution Frame）光纖配線架
光纖配線架（ODF）用于光纖通信系統中局端主干光纜的成端和分配，可方便地實現光纖線路的連接、分配和調度。隨著網絡集成程度越來越高，出現了集ODF、DDF、電源分配單元于一體的光數混合配線架，適用于光纖到小區、光纖到大樓、遠端模塊及無線基站的中小型配線系統。
2外觀結構
1、機架結構形式
1）機架結構有封閉式、半封閉式和敞開式。
2）機架高度分為2600mm、2200mm和2000mm三類。其寬度*選用120mm的整數倍，深度*選用300mm、寬800mm及600mm。
3）機架外形尺寸的偏差不超過±2mm；外表面對底部基準面的垂直度公差不大于3mm。
2、機械活動部分
機械活動部分應轉動靈活、插拔適度、鎖定可靠、施工安裝和維護方便。門的開啟角應不小于110°，間隙不大于3mm。
3、引入光纜彎曲半徑
引入光纜進入機架時，其彎曲半徑應不小于光纜直徑的15倍。
4、機架結構
結構應牢固，裝配應具有*性和互換性，緊固件無松動。外露和操作部位的銳邊應倒圓角。
5、保護套、襯墊及纖芯和尾纖彎曲半徑
光纜光纖穿過金屬板孔及沿結構件銳邊轉彎時，應裝保護套及襯墊。纖芯、尾纖無論處于何處彎曲時，其曲率半徑應不小于30mm。
6、機架的表面
涂覆層應表面光潔，色澤均勻、無流掛、無露底；金屬件無毛刺銹蝕。
7、結構裝置上的文字、圖形、符號和標志
結構裝置上的文字、圖形、符號和標志應清晰、完整、無誤。
◆ 采用中國電信標準設計，通用性強； ◆ 符合標準：YD/T 778-2006 ◆ 適用通信機房獨立光纖跳接場，配線采用交叉連接方式，可以方便地實現光纖線路的連接、分配和調度； ◆ 全封閉柜式結構，防塵性能好； ◆ 設有高性能接地裝置，保護設備安全。 3.3.2 主要技術性能 ◆ 工作環境溫度：－25℃～+55℃ ◆ 環境濕度：≤93％(+40℃) ◆ 箱門開啟角度：≥110° ◆ 箱門開啟次數：≥2000次 ◆ 接地排耐電壓水平：≥3000V(DC)/10mA/1min ◆ 絕緣電阻：≥1×103MΩ/500V ◆ 箱體安裝型式：落地式 表一：光纖配線架配置表（采用單層/雙層分路器托盤）：
|
三網合一ODF光纖配線架
產品特點：
●全正面操作封閉機柜結構，可靠墻或背靠背安裝；
●存貯框管理跳纖余長，與72 芯一體化機框安裝尺寸相同，可靈活配置。
產品規格
外型尺寸mm（高×寬×深） | 存儲框（個） | 12芯一體化托盤（中號） | zui大容量（芯） |
2000×600×300 | 3 | 36 | 432 |
2200×600×300 | 3 | 42 | 504 |
2600×600×300 | 4 | 48 | 576 |
GPX 型光纖總配線架
產品特點：
●全正面操作封閉機柜結構，可靠墻或背靠背安裝；
●左側掛纖輪管理跳纖余長；
●在用戶駐地網機房使用時，架內可配分路器托盤。
產品規格
外型尺寸mm（高×寬×深） | 集中下纜板 | 12芯一體化托盤（中） | zui大容量（芯） |
2000×840×300 | 1 | 54 | 648 |
2200×840×300 | 1 | 60 | 720 |
2600×840×300 | 1 | 72 | 864 |
GPX型室內無跳接光纜交接柜
適用場合：
光接入網等需要實現光纜、光纖的連接與調度，實現連接主干光纜與配線光纜；并可放置光分路器的功能。
產品特點：
●全正面操作封閉式結構，前*門；
●采用19〃標準安裝，模塊便于更換；
●配線區采用無跳接式托盤，主干區采用一體化托盤；
●無跳接式托盤實現熔接、存儲功能；
●分路器可實現自由切換成不同分光比。
產品規格
主干區域容量（芯） | 機架尺寸mm （高×寬×深） | 1：8分路器 （個） | 配線區域容量 （芯） | 無跳接托盤 （個） |
zui大96 | 2000×600×300 | 36 | 288 | zui大32 |
GPX型光纖配線架
產品特點：
●全正面操作封閉式結構，前后*門；
●正面采用大小*門，可靠墻或背靠背放置；
●實現外纜與設備纜的終接、調線；
●分布式下纜結構；
●采用72 芯一體化機框，12 芯一體化托盤（藍色）。
產品規格
外型尺寸mm （高×寬×深） | 滿配容量（芯） | 72芯機框（個） | |||
2000×860×300 | 576 | 8 | |||
2200×860×300 | 648 | 9 | |||
2600×860×300 | 864 | 12 |
一、產品簡介：FTTH室外壁掛式光分路器箱用于光纜與光通信設備的配線連接，通過配線箱內的適配器，用光纖跳線引出光信號，實現光配線功能。適用于FTTH工程光纜到樓后使用，安裝于樓道、地下室、機房和大樓外墻。光纜也可以經分光配線箱開撥盤繞后與入戶光纜熔接引出，實現光纜的直通功能，滿足傳統傳輸網絡工程的需求
二、主要特點：
1.有效做到移動、聯通、電信三網合一。大大節省了施工空間和施工強度。
2.箱體采用冷軋板制成，經靜電噴塑處理，美觀大方，線條清晰，防腐防水性能好，使用壽命長.
3.光分路器模塊采用抽屜式模塊化設計，具有很強的互換性和通用性。
4.采取左右結構和上下結構組合結構的設計，左右兩邊都有光纖熔接層,而右邊上層為光分路器配線層，下層為光纖熔接層。
5.在機箱形式及厚度保持*的情況下，光纖熔接盤zui大支持6片，滿足施工過程中任意形式的接續
6.各種接頭端接方便，安裝靈活。用于配線間和設備間光纜的端接、使用和管理。
7.門鎖采用優質戶外防水鎖，箱體掛墻安裝
8.具有臨時尾纖存儲區域
9.支持各種光纖連接頭的管理，如SC、LC、ST、MT-RJ等
三、技術參數：
1.工作溫度：-30~+60度，儲存溫度-40~+60度
2. 箱門開啟角度：180°
3.大氣壓力:70Kpa-106Kpa
4.光電性能:插入損耗≤0.2dB;附加損耗≤0.2B
5.回波損耗≥45dB;附加損耗≤5dB
6.插拔耐久性壽命>1000次
7.電氣性能:絕緣電阻≥1000MΩ500V(直流電)
8.抗電強度:能承受3000V(直流電)/1min無擊穿/無飛弧現象
四、適用性指標:
1.標稱工作波長850nm1310nm1550nm;
2.光纖光纜符合GB/T11819和GB/T7424規范;
3.光纖活動連接器符合GB12507以及相關標準規范.
4.前面操作、安裝都相當迅速方便
5.分路器插座板可翻轉，蝶形光纜可以實現存儲，方便維護及光纜多次維護
6.配置2個標準插片式分光器安裝槽位，可安裝2臺1：4/1：8插片式分光器，
7.外型尺寸：壁掛式：145*630*800MM
鑲嵌式：入墻尺寸 145*580*750MM 外墻尺寸 145*630*800MM
8.產品重量：壁掛式：22KG
鑲嵌式：21KG
五、訂購信息：
1.產品材料：冷軋板
2.產品顏色：常規色灰色
3.產品工藝:沖壓
