適用范圍
SXSEPRI-ITW型紅外可視測溫窗口裝置主要用于高壓開關柜、金屬鎧裝柜、城市環網柜等密閉設備的紅外測溫和內部觀察。通過紅外測溫窗口可以實現高壓配電柜內部觸頭、母線排及電氣連接點溫度過高的紅外無損檢測。方便電力檢修人員發現高壓事故的隱患，及時解決和維護，防止各種高壓事故發生。
♦產品簡介
隨著經濟的快速發展，人類對電力的需求越來越大，同時，也對電網提出了更高的要求，特別是在高溫高負荷運行期，由于柜內觸頭過熱引起的事故時有發生。公司十八項反措中明確指出：重負荷或高溫期要加強對運行設備溫升檢測，發現問題要及時采取措施。由于開關柜內開關觸頭和母線連接處處于高壓、高溫度、高磁場以及的電磁干擾環境中，傳統的測溫儀表如熱電偶、光纖傳感器等易受到這些因素的干擾和影響，因而無法對這些位置進行直接接觸測量，從而也就無法真正得到開關柜內的真實工作狀態，以致設備內部的局部過熱卻仍在“帶病”運行。

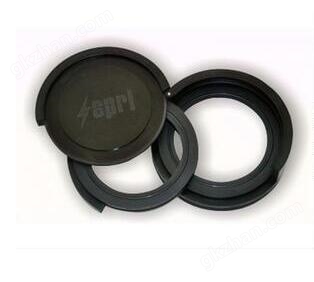

陜西賽普瑞電氣有限公司生產的“SXSEPRI-ITW”型紅外可視測溫窗口裝置是一個可以透過紫外線、可見光、紅外線的光學窗口，將紅外測溫窗口安裝在電氣機柜的殼體上，利用已在電力系統普遍使用的紅外線熱成像儀、測溫儀，結合《紅外導則》判別發熱故障，這樣通過紅外測溫窗口就可以方便地對電氣機柜內部設備進行各種無損檢測。極大的方便了在線紅外、紫外檢測，提高了運行部門的檢修效率，保證了設備的安全運行。
♦產品參數
1、主要技術參數1.1 材料結構：鋁合金可旋轉法蘭鑲接光學晶體材料
1.2工作波段：0.15-14微米，可見光、紅外線、紫外線全光譜
1.3測溫范圍： -50℃～+500℃
1.4工作環境：濕度小于95度
1.5防護等級：IP44
2、性能要求
2.1紅外線透過率：0 ～ 250 ℃ 時大于93%
2.2可見光透過率：大于93%
2.3電磁干擾：無
2.4晶體材料熔點：1380℃
2.5晶體抗壓強度： 85牛頓/厘米
2.6觀察方式：旋開法蘭外蓋檢測
2.7視場角：82°～ 125°
2.8通過10KV/20KA/500ms燃弧試驗
2.9晶體抗沖擊：承受80牛頓/厘米沖擊力
2.10采用任何紅外測溫儀或紅外成像儀，均能滿足紅外線透過率的要求
2.11法蘭晶體有承受維護拆卸震動的保護措施，可以隨時更換晶體材料。
2.12采用單晶熔體法、氣相法、溶液法和固相再結晶制備及多層增透技術生產的特殊晶體，安裝使用之后保證了設備的安全運行檢測，用戶能在不停電的情況下對設備進行連續的紅外無損檢測，為電氣設備運行提供有效保證。
2.13密封性好，不降低原開關柜的防護等級。其防護等級符合IP67等級的NF EN60529標準，抗沖擊等級符合GB2006/3906等級的標準，密封符合開關柜IP44密封要求。
窗口直徑： ITW-Φ55 ITW-Φ75 ★ITW-Φ95
開孔直徑： Φ75 Φ95 Φ106
厚 度： 20mm 22.5mm 25mm
密封方式： “O”型橡膠 “O”型橡膠 “O”型橡膠
總 重： 160g 210g 280g
注：“★”現生產型號，其它需要定做。
♦產品特點
1、 全波段光譜，可透紅外、紫外、可見光多波段、寬光譜、高透過率的設計理念，用戶在不停電、不接觸、點點運行的條件下，通過紅外成像方式對危險區域（連接器、斷路器）進行預防性檢測。另外也對紫外成像設備，檢測到設備內部局部局部放電，為設備安全運行提供非過熱故障技術依據。
2、 紅外測溫窗口可實現在線測溫和觀察，無需打開柜門，即可通過紅外成像裝置在設備運行狀態下進行在線監測，能有效保證高低壓開關柜等設備的安全運行，同時野人保障維護人員的人身安全。
3、 紅外測溫窗口透過率高，防爆性能強。
4、 紅外測溫窗口采用雙側密封，防水汽，防塵灰。
5、 改造費用低，安裝快捷，方便易操作
6、 負荷高壓開關柜的試驗要求，安全可靠。
7、 節省開支：利用紅外窗口，用戶可在不中斷、不干擾設備正常運行的前提下，對危險的區域進行預防性檢測，不必進行停電檢修，從而節省大量開支。
♦安裝
紅外測溫窗口的安裝位置應盡可能多地觀測柜內設備溫度，根據所需觀測設備的距離和角度，計算視角的范圍，選擇紅外測溫窗口的直徑和安裝數量。按照不同開關柜類型，紅外測溫窗口的安裝位置方案如下：
1、金屬鎧裝固定式（XGN）開關柜
（1）主變進線柜
對于采用“主變隔離柜”+“主變斷路器柜”結構，紅外測溫窗口安裝位置及數量宜滿足以下要求：主變隔離柜裝設2塊，安裝于隔離開關隔室、母線隔室，要求能盡可能多地觀測電流互感器接線樁頭、隔離開關、母排塔接處的溫度。主變斷路器柜裝設3塊，安裝于隔離開關隔室、斷路器隔室和母線隔室，要求能盡可能多地觀測電流互感器接線樁頭、隔離開關、斷路器接線頭、母排塔接處的溫度。
對于采用“進線附柜”+“主變斷路器柜”結構，宜裝設2塊，安裝于斷路器隔室和母線隔室，要求能盡可能多地觀測電流互感器接線樁頭、隔離開關、斷路器觸頭處的溫度。
（2）電纜出線柜
宜裝設3塊，安裝于電纜隔室、斷路器隔室和母線隔室，要求能盡可能多地觀測電流互感器接線樁頭、隔離開關、斷路器接線樁頭、母排塔接處的溫度。
（3）電壓互感器柜
宜裝設2塊，安裝于電壓互感器室、母線隔室，要求能盡可能多地觀測電壓互感器接線樁頭、隔離開關、斷路器觸頭、母排塔接處的溫度。
（4）母聯斷路器（隔離）柜
母聯斷路器柜宜裝設2塊，安裝于斷路器隔室、母線隔室，要求盡可能多地觀測斷路器接線樁頭、隔離開關、斷路器接線樁頭、母排塔接處的溫度。
母聯隔離柜宜裝設2塊，安裝于聯絡套管隔室、母線隔室，要求能盡可能多地觀測隔離開關、母排塔接處的溫度。
2、移開式（KYN）開關柜
（1）主變進線柜
對于采用“主變隔離柜”+“主變斷路器柜”結構，且受開關柜結構所限。安裝位置及數量宜滿足以下要求：主變隔離柜裝設1塊，安裝于隔離手車隔室，要求能盡可能多地觀測電流互感器接線樁頭、隔離手車觸頭、母排塔接處的溫度。主變斷路器柜裝設1塊，安裝于斷路器隔室，要求能盡可能多地觀測電流互感器接線樁頭、斷路器手車觸頭、母排塔接處的溫度。
對于采用“進線附柜”+“主變斷路器柜”結構，宜裝設1塊，安裝于電流互感器隔室，要求盡可能多地觀測電流互感器接線樁頭、隔離開關、斷路器手車下觸頭處的溫度。
（2）電纜出線柜
宜裝設1塊，安裝于電纜隔室，要求能盡可能多地觀測電流互感器接線樁頭、斷路器手車下觸頭、母排塔接處的溫度。
（3）電壓互感器柜
宜裝設1塊，安裝于互感器隔室，要求能盡可能多地觀測電壓互感器接線頭、隔離手車下觸頭、母排塔接處的溫度。
（4）母聯斷路器（隔離）柜
母聯斷路器柜宜裝設1塊，安裝于聯絡套管隔室，要求能盡可能多地觀測斷路器手車下觸頭、母排塔接處的溫度。
母聯隔離柜宜裝設1塊，安裝于聯絡套管隔室，要求能盡可能多地觀測隔離手車下觸頭、母排塔接處的溫度。
♦企業介紹陜西賽普瑞電氣有限公司位于西安市阿房一路沈家寨1號，是一家集電氣運行環境設備的研發、生產、銷售及電氣工程施工、服務為一體的綜合型科技企業。 經過多年的成長、歷練與蛻變，在一個個電氣工程施工的過程中，也鍛煉出了一支能打硬仗的團隊，一支能在二十四小時內作出快速反應的團隊，一支真正面對客戶時有責任感、使命感的團隊……
賽普瑞憑借著自己成熟的營銷網絡和獨特的管理經營理念，同時聯合西安交通大學，華北電力大學等高等院校為公司項目實驗基地，服務于電力、冶金、石油、鐵路交道等行業。
公司主要產品有防凝露裝置，電氣柜溫控裝置，集控式頂置除濕系統，工業除濕機，室內電纜半層/地溝環境控制裝置，室外電纜地溝環境控制裝置，后臺數據記錄測控系統，高壓帶電顯示閉鎖裝置，中性點保護裝置，有載分接開關在線濾油裝置，風光互補，變壓器通風改造，紅外可視窗口等產品，這些務實、創新的研發項目，新穎的施工理念也吸引了大批青年科技人才的加入，加速完成了多項新產品的研發、試制、量產，并獲得多項證書，得到了門的認可和支持。
賽普瑞重視每一個工程中的每一個細節，傾聽每一個客戶反饋的每一個意見，我們希望與您一起攜手迎著朝陽續寫輝煌!
