漏水檢測儀

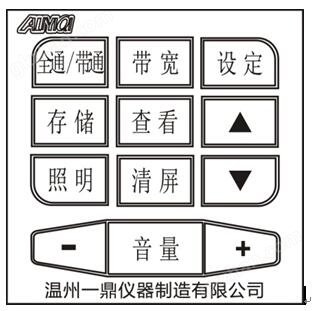

2.3液晶屏

2.3.1 全通/帶通鍵：全通和帶通模式的切換
2.3.2 帶寬鍵：用于帶寬的切換。
2.3.3 設定鍵：用于時間、日期、背光亮度的設置。
2.3.4 存儲鍵：用于存儲數據。
2.3.5 查看鍵：用于查看保存的數據。
2.3.6 “ ”鍵：用于向上選擇。
2.3.7 “ ”鍵：用于向下選擇。
2.3.8 照明鍵：打開或關閉背光。
2.3.9 清屏鍵： 用于返回。
2.3.10 音量“+”、“-”鍵：用于控制音量大小。
三、使用和操作
3.1使用前的準備

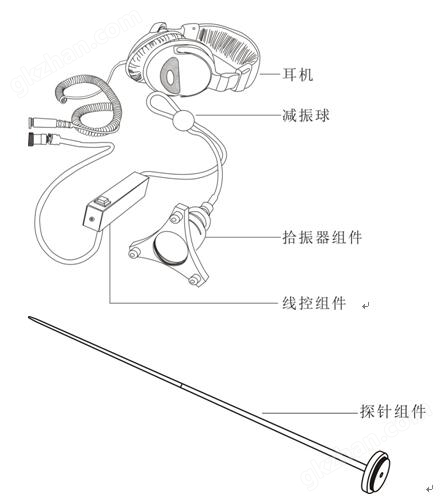

3.1.1連接耳機和拾振器組件
3.2使用中的操作和說明
3.2.1 頭戴耳機，拾振器組件放于桌面或地面，開機進入測量界面，本儀器默認開機進入“全通”模式，傾聽環境噪聲，或用腳輕擦拾振器組件附近地面，傾聽摩擦聲同時觀察顯示屏上柱條動態，如需提高靈敏度，則輕按音量鍵右端“+”，反之，則輕按“-”，至自己耳感良好。
在實測定位過程中，必須要按下線控組件上的手柄開關不放才可接收到數據，待存儲后再松開。如需調節音量大小，亦可相應按音量鍵“+”或“-”。
3.2.2 全通/帶通:儀器處于“全通狀態”，指的是檢漏儀此時可將拾振器組件接收到的在70HZ~3000HZ（70HZ~4000HZ）范圍內的聲音振動全部通過并放大。耳機中傳達的聲音音質豐富，從低頻至高頻均有感受，也就是說這時對周圍環境的這一個廣泛頻段的聲音（通過地面振動）均能接收到。如果環境安靜，對漏水檢測也具有的可分析性，但是如果環境噪聲很大，干擾也會較多,建議儀器轉入“帶通”狀態下工作，“全通/帶通”鍵就是將“全通”和“帶通”這兩種狀態相互切換的按鍵。
儀器設置了7個頻段，7個頻段的中心頻率分別為100 HZ、200 HZ、400 HZ、800 HZ、1KHZ、 1.5 KHZ、2 KHZ（或3KHZ）。在全通模式下，這7個頻段是不可切換的，在帶通模式下這7個頻段可依次切換而且它們又分別設置窄、寬兩種帶寬，以便對漏水信號進行詳細的頻率分析。
3.2.3 中心頻率選擇（僅在“帶通”工作狀態下有效）：按“ ”鍵，可依次升高頻段等級，待升到頻段（2KHZ或3KHZ）后自動返回頻段（100HZ），如此循環。按“ ”鍵可依次降低頻段等級，待降到頻段（100HZ）后自動返回到頻段（2KHZ或3KHZ），如此循環。
3.2.4帶寬的選擇（僅在“帶通”工作狀態下有效）：觀察顯示屏上方帶寬標示，如處于窄帶“┃┃┃”，需要加寬，則按“帶寬”鍵切換成“┃┃┃┃┃”，再按一次“帶寬”鍵，則切換成窄帶“┃┃┃”。
3.2.5 屏幕上的即時定格：在帶通模式下，屏幕下方“100”處有一下劃線時，說明此時儀器處于接收中心頻率為100HZ的頻帶中聲振信號，當光柱動態平穩時，說明此時漏水信號強度為該值，如需記下此值，可按“ ”鍵，此時，接收頻帶自動升至“200”，下劃線跳至“200”下，而原“100”頻帶的光柱定格，頂部亦固定相應數值，當“200”頻帶測值需記下時，再按一次“ ”鍵，則“200”固定，“400”跳動，以此類推。
3.2.6 音量值的存儲：在帶通或者全通模式下，確認所檢測值后，按下“存儲”鍵，界面自動出現“存儲通道：1”界面，此時再按一次“存儲”鍵，數據就會被保存，如需查看，按“查看”鍵即可。如果要存儲第二次數據時，需按“存儲”鍵后，按“ ”鍵選擇第二通道存儲，一個通道只能存儲一組數據，儀器有9個存儲通道，每個通道存滿一組數據后，存儲第二組數據時，會自動覆蓋組數據。如按“存儲”鍵后不想再存儲新的數據，可按“清屏”鍵退出。
3.2.7充電：使用一段時間后，面板液晶顯示電池電量變低需要充電。儀器備有專用充電器、儀器側面有專用充電插孔，充電時將充電器接在220V市電上，充電輸出插頭插入該充電孔，充電器上指示燈紅燈亮，代表開始充電狀態，充電完成后轉綠燈。
四、使用注意事項
4.1檢漏儀為精密儀器，雖為外場操作，已注意到其耐受性，但操作者應備加愛護，避免無端碰撞、淋濕、劃傷、拉斷接線等，應特別注意拾振器不能高處跌落，儀器表面不宜重壓、損傷液晶顯示屏和按鍵。專用外包裝箱設了定位襯墊，裝箱時必須各部件就位放置，關箱時各部件理順避免重壓。存放時注意清潔，無腐蝕和避免過分潮濕高溫。
五、裝箱清單

1	主機	1個
2	線控組件	1個
3	探測針	1個
4	探測針接桿	1個
5	探測針接桿座	1個
6	拾振器組件	1個
7	耳機	1個
8	背帶	1個
9	充電器	1個
10	說明書	1份
11	合格證	1份
12	保修卡	1份
13	鋁箱鑰匙	1個
14	鋁合金手提包裝箱	1只
15	干燥劑	1袋
