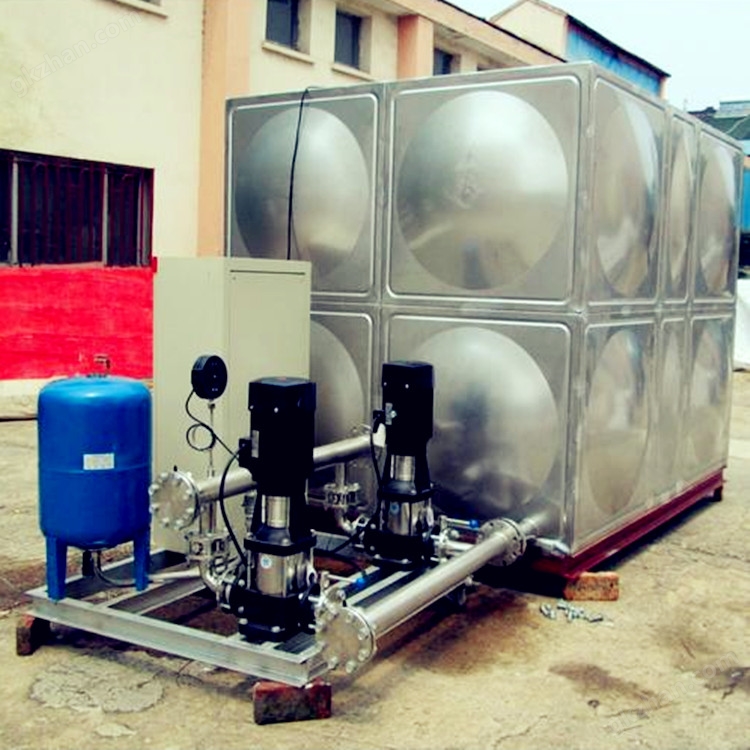

生活小區恒壓供水設備是一種直接與市政管網相連,而不會對市政管網產生影響的成套供水設備。該設備在ZBH變頻恒壓的基礎上,將市政管網壓力和提升水泵的壓力進行疊加,使生活供水更加節能和環保,是傳統二次供水理想的更新?lián)Q代產品。該設備由變頻控制柜、無負壓裝置,自動化控制系統及遠程監控系統、水泵機組、穩壓補償器、負壓消除器、壓力傳感器、閥門、儀表和管路系統等組成。
主要技術數據:
控制連接:2個可編程的模擬輸入(AI);1個可編程的模擬輸出(AO);5個可編程的數字輸入(DI);2個可編程的數字輸出(DO)。
連續負載能力:150% In,每10分鐘允許1分鐘
串行通訊能力:RS—485接口可使變頻器方便地與計算機連接。
保護特性:過流保護、I2t、過壓保護、欠壓保護、過熱保護、短路保護、接地保護、欠壓緩沖、電機欠/過載保護、堵轉保護、串行通訊故障保護、AI信號丟失保護等。外型結構緊湊,安裝方便。內置PID、PFC、預磁通等八種應用宏,只需選擇需要的應用宏,相應的所有參數都自動設置,輸入輸出端子也將自動配置。

PLC選型:
可編程序控制器是模塊化中小型PLC系統,能滿足中等性能要求的應用;大范圍的各種功能模塊可以非常好的滿足和適應自動控制任務,各種單獨的模塊之泛組合以用于擴展。多種的性能遞增的CPU和豐富的且?guī)в性S多方便功能的I/O擴展模塊,使用戶可以根據實際應用選擇合適的模塊。當任務規模擴大,可隨時使用附加模塊對PLC進行擴展。
使用操作:
1. 設備使用前手盤水泵轉子.應無摩擦.卡滯現象;
2. 2.用500V低壓插表檢測電機絕緣。應為0.5M O以上:
3. 3.控制儀表及線路無損壞:
4.全開水泵進口閥.關閉出口閥.逐一打開泵的排氣閥.待液體充滿泵腔后關閉排氣閥:生活小區恒壓供水設備
5.將轉換開關置于手動位置.空載點動水泵.其運轉方向與標注箭頭一致;
6.手動逐臺啟停水泵.檢查水泵運轉無異常現象。
選型說明:
變頻供水設備主要由變頻控制柜、壓力傳感器、水泵等組成。變頻控制柜由斷路器、變頻器、接觸器、中間繼電器、PLC等組成。

(1)蓄水池容量應大于每小時供水量。
(2)水泵揚程應大于實際供水高度。
(3)水泵流量總和應大于實際供水量。
(4)變頻控制柜選型:
用戶可根據供水量和供水高度確定水泵型號及臺數,然后對控制柜進行選型。
