DR1200 Din導軌安裝變頻濾波器

DR1200 Din導軌安裝變頻濾波器

• 255濾波器階躍，DIP開關設置，范圍：0.2 Hz~127 500Hz
• 訂購時需指定基頻階躍
• 通用DIN導軌安裝
• 通電指示
• AC/DC 耦合
• 訂購時低通/高通固定
• 可調增益1,2,5步至 x1000 (+60dB)
• 螺絲端子連接
• IEPE信號調節（24VDC，4mA–可調節至10mA）
• 9–30 VDC電源輸入–非常適合+24 V DC
• 標準輸入：AC/DC、單端/差動、IEPE

可選功能

• +/-50% DC 電壓輸出失調
• 4-20mA輸出、電流宿和電源。
• 通過10/32UNF連接器的電荷放大器
• 10/32UNF可選微點輸入連接器

DR系列濾波器典型應用

• 抗混疊濾波器
• 聲音和振動測試
• 工業測量降噪
• 頻帶限制
• 信號重構
• 通信系統
• 數據采集系統
• 信號優化
• 4-20mA 系統
• 工業加速度計電荷放大器

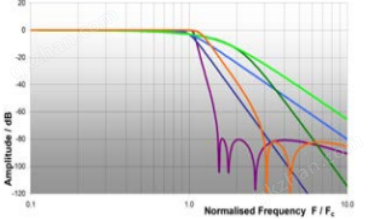

DR1200和DR1600產品均提供濾波器響應裝置，可在訂購時指定。

05 4極巴特沃斯，24 dB/倍頻程，單調阻帶。

03 8極巴特沃斯，48 dB/倍頻程，單調阻帶。

09 4極貝塞爾，24 dB/倍頻程，單調阻帶。

07 8極貝塞爾，48 dB/倍頻程，單調阻帶。

01 橢圓抗混疊型響應裝置，94 dB/倍頻程，-90 dB阻帶。

41 通用平坦、線性相位、52 dB/倍頻程、-80 dB阻帶
