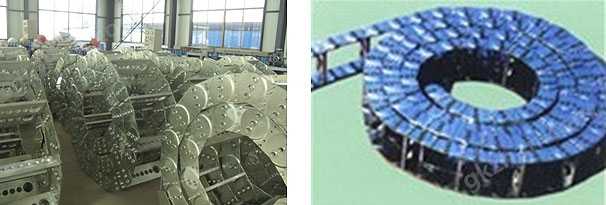

TL鋼制拖鏈

    TL系列鋼制拖鏈由鏈板、銷軸及支撐板和隨動聯結器等零件組成。拖鏈可適應zui大移動速度40米/分，拖鏈安全使用壽命不少于100萬次（往復）。該產品具有設計精巧、使用靈活等特點，被廣泛應用于冶金、鋼體、鑄造、大型機械等行業作為短距離、油、汽、水軟管和電纜同時移動之用。
    TL型鋼制拖鏈可承載數量多，重量大的電纜及油管,自由懸置（允許不用支承輪）長度大，支撐板可依照客戶需要制作,適用于所有移動機械等，其彎曲半徑為75-650mm，鏈板高度為40-145mm，可任意選用。
　　鏈板的高度，也就是支撐板的高度，是由電纜zui大直徑?jīng)Q定的，如拖鏈的寬度超過300mm，拖鏈的長度超過4m，應考慮選擇加大一號規格的拖鏈。
　　彎曲半徑要根據電纜的zui大直徑選擇并應達到電纜直徑的10倍。彎曲半徑可選擇75-650mm，行程小的可相應選擇較小的半徑。
　　拖鏈的固定可根據機床的位置情況選擇。固定角鋼可放在外周或內周在拖鏈內部或外部,一般情況聯接部分在拖鏈內，面向外周。

規格參數表：
