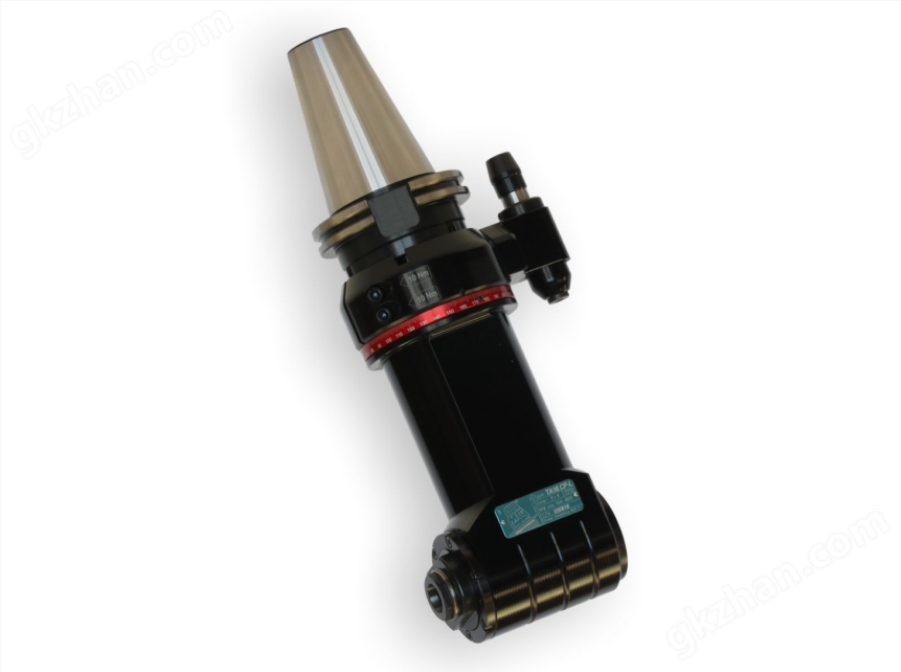

OMG 加長輕型角度頭TA16.CPL數控加工側銑頭

OMG 加長輕型角度頭TA16.CPL數控加工側銑頭

輕型角度頭，適用于緊湊型機床

產品概述

OMG TA16.CPL是意大利OMG公司TA.CP系列中規格最大且采用加長機身設計的輕型角度頭型號，專為換刀重量受限的小型及緊湊型數控機床研發，特別適用于標準角度頭難以深入的深腔區域加工。

TA.CP系列的核心設計理念是 “輕量而不妥協” 。與系列內其他型號一樣，TA16.CPL的機身采用航空級鋁合金材料制造，并通過優化的輕量化扭力臂系統大幅降低產品自重，解決了小型機床自動換刀裝置（ATC）對刀具負載的嚴格限制問題。

作為TA.CP系列的頂端加長型號，TA16.CPL在保持輕盈機身的同時，提供了該系列的加工能力——最大鉆孔直徑達Φ16mm，最大攻絲能力達M12，輸出接口采用ER25筒夾。內部傳動系統采用格里森磨削傘齒輪與精密軸承，確保優異的剛性和最大加工精度。同時采用新設計的防旋轉組，使角度頭沒有反向間隙，轉速可達10,000rpm。

TA16.CPL適配DIN69871、BT、HSK等多種標準錐柄接口，可靈活安裝于各類小型立式加工中心和緊湊型數控機床上。該型號尤其適合對加工深度有更高要求，同時受限于換刀重量的數控加工場景，是在小型機床上實現中高強度深腔側面鉆孔、攻絲及鉸孔加工的高性價比解決方案。

TA.CP輕型角度頭是為專門應用于小型機床而設計的，此類機床要求刀具小，并且有換刀重量限制。TA.CP系列角度頭的重量輕、質量好并且可靠性高。

這條線的亮點是殼體采用航空鋁合金，通過專門設計和輕量化扭力臂系統，來保持我們重切削產品系列的錐柄模塊化特性。這種角度頭的主要特點是能夠在機床上進行鉆孔、攻絲和鉸孔操作。這套方案應用于對換刀重量有很大的限制的場合，或者生產成本必須非常有競爭力的場合。

主要特征

1.所有OMG的角度頭一樣，使用錐形定位銷，消除任何間隙，而不像圓柱式定位銷有間隙。

2.可以在已安裝有標準角度頭的機床上使用，是和標準系列角度頭完整兼容的。

3.分度裝置進行了優化設計，可以快速調整。

4.長效潤滑。

5.漸開線格里森齒輪。

6.與這種新型角度頭的性能和性能相比，它的重量大大減輕了。

7.可用于鉆攻中心和小型加工中心。

8.新系列包含有加長的角度頭。

9.錐柄DIN69871、BT、BBT、HSK均可選。

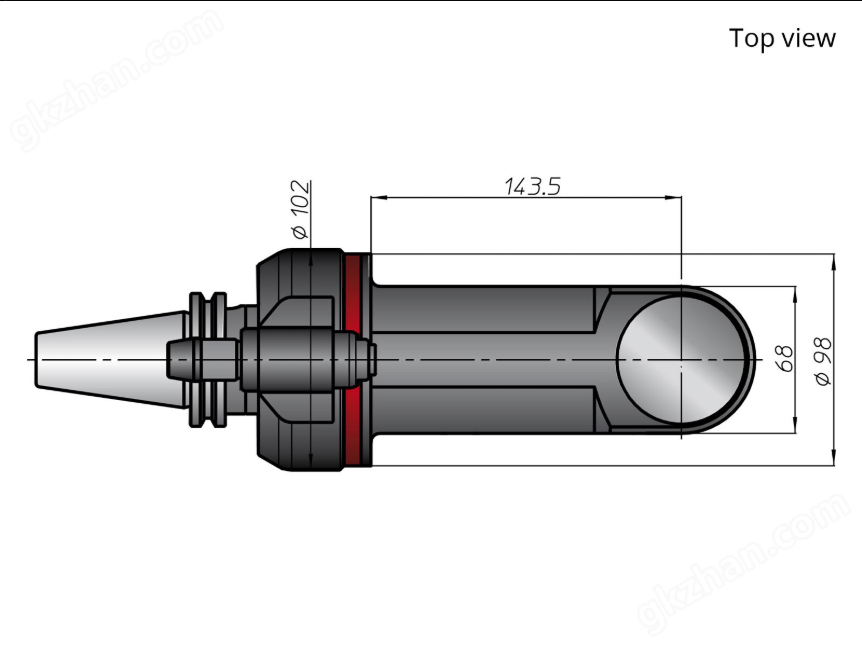

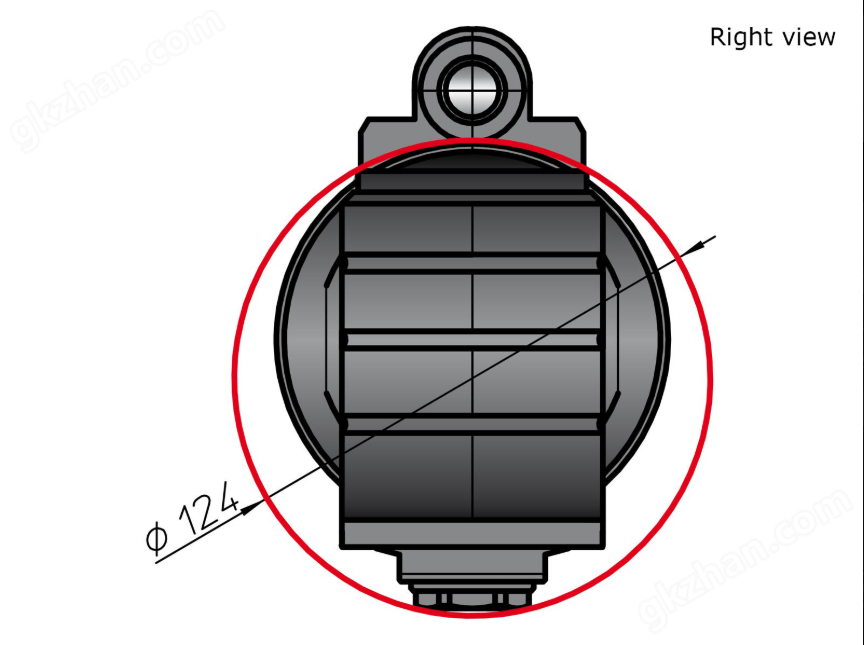

產品規格

產品參數

尾部適配刀柄

OMG 加長輕型角度頭TA16.CPL數控加工側銑頭主要應用

TA16.CPL主要應用于換刀重量受限的小型數控機床，需執行深腔區域鉆孔（Φ16mm）、攻絲（M12）及鉸孔等加工任務。

典型應用領域：

汽車零部件制造：發動機缸體側面深孔、變速箱殼體深腔區域的側向孔系和螺紋孔加工

模具制造：模具側壁深腔區域的鉆孔、攻絲和開槽加工，解決普通刀具難以觸及的深腔加工難題

航空航天與精密制造：精密結構件深腔區域的側面鉆孔與攻絲，滿足高精度、高表面質量要求

能源與液壓氣動：液壓閥體、流體控制閥、泵體等零件深腔側向孔系的鉆孔與攻絲

通用機械零部件：各類箱體、支架等金屬零部件的深腔側面加工

核心應用優勢：

解決深腔加工難題：加長機身設計可輕松伸入工件內部深腔區域，解決“夠不著”的問題

拓寬小型機床能力：為小型數控機床增加深腔側面加工能力，實現多面一次裝夾

批量生產降本增效：一次裝夾完成多面加工，消除重復定位誤差，縮短輔助時間；輕量化設計匹配自動換刀系統，尤其適合對生產成本敏感、需要最大限度減少工序的批量生產場景
