輕型角度頭，適用于緊湊型機床

產品概述

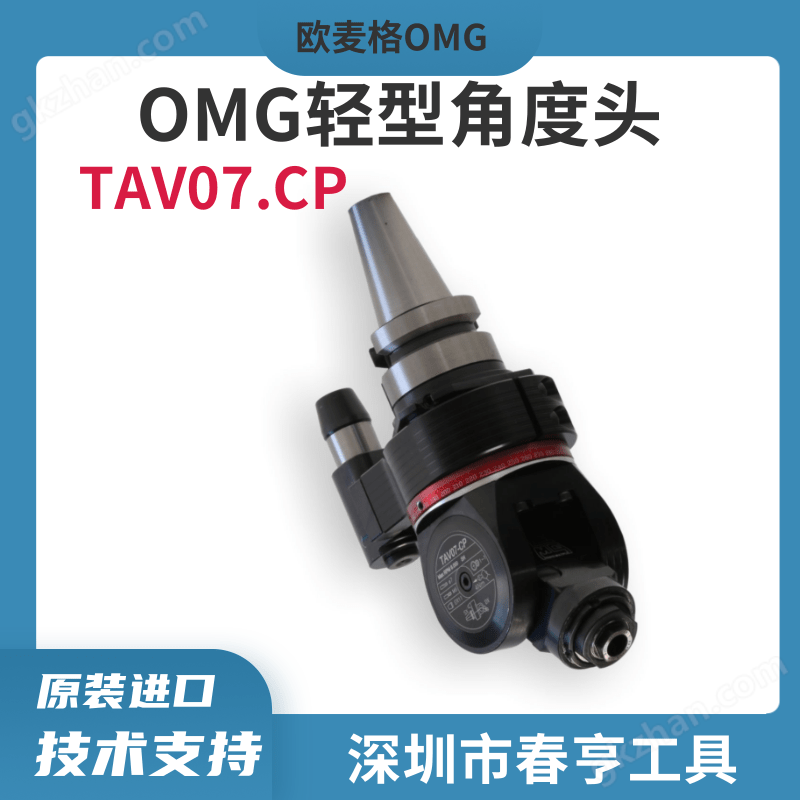

OMG TAV07.CP是意大利OMG公司TA.CP系列中具備角度調節功能的輕型角度頭型號，調節范圍可達+90°至-90°，專為換刀重量受限的小型及緊湊型數控機床研發，特別適用于需要加工多個不同角度斜面和側孔的復雜零件。

TA.CP系列的核心設計理念是 “輕量而不妥協” 。與系列內其他型號一樣，TAV07.CP的機身采用航空級鋁合金材料制造，并通過優化的輕量化扭力臂系統大幅降低產品自重，解決了小型機床自動換刀裝置（ATC）對刀具負載的嚴格限制問題。作為TA.CP系列中具備連續角度調節功能的型號，TAV07.CP在保持輕盈機身的同時，提供了靈活的多角度加工能力。

內部傳動系統采用格里森磨削傘齒輪與精密軸承，確保優異的剛性和最大加工精度。同時采用錐形防轉銷（V型止動臂螺栓） 設計，從根本上消除加工時可能出現的徑向間隙，確保加工定位的精確性。

TAV07.CP適配DIN69871、BT、BBT、HSK、CAT等多種標準錐柄接口，可靈活安裝于各類小型立式加工中心和緊湊型數控機床上。該型號尤其適合對加工角度靈活性有較高要求、需在一次裝夾中完成多個傾斜面加工的數控加工場景。

TA.CP輕型角度頭是為專門應用于小型機床而設計的，此類機床要求刀具小，并且有換刀重量限制。TA.CP系列角度頭的重量輕、質量好并且可靠性高。

這條線的亮點是殼體采用航空鋁合金，通過專門設計和輕量化扭力臂系統，來保持我們重切削產品系列的錐柄模塊化特性。這種角度頭的主要特點是能夠在機床上進行鉆孔、攻絲和鉸孔操作。這套方案應用于對換刀重量有很大的限制的場合，或者生產成本必須非常有競爭力的場合。

主要特征

1.所有OMG的角度頭一樣，使用錐形定位銷，消除任何間隙，而不像圓柱式定位銷有間隙。

2.可以在已安裝有標準角度頭的機床上使用，是和標準系列角度頭完整兼容的。

3.分度裝置進行了優化設計，可以快速調整。

4.長效潤滑。

5.漸開線格里森齒輪。

6.與這種新型角度頭的性能和性能相比，它的重量大大減輕了。

7.可用于鉆攻中心和小型加工中心。

8.新系列包含有加長的角度頭。

9.錐柄DIN69871、BT、BBT、HSK均可選。

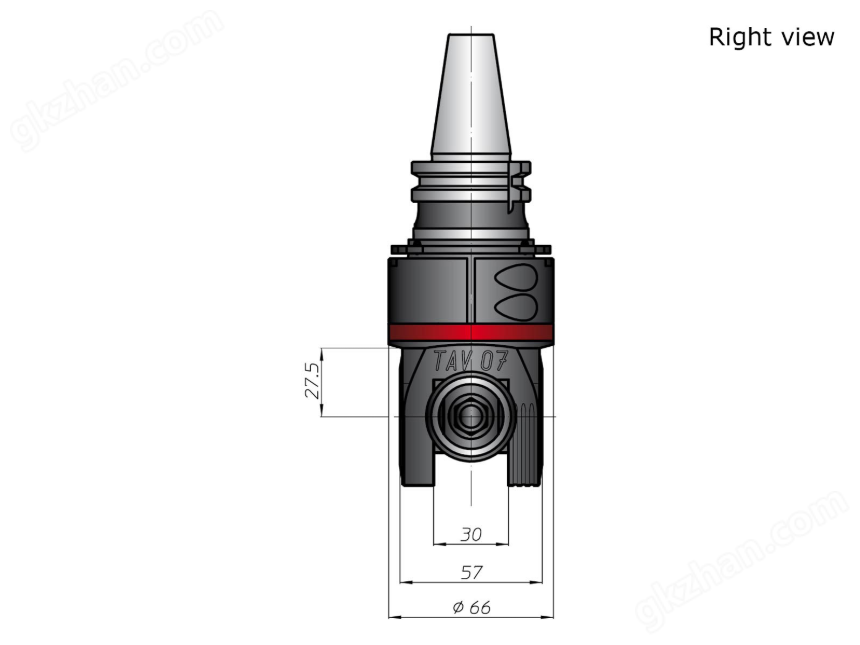

產品規格

產品參數

尾部適配刀柄

OMG 輕型角度頭 TAV07.CP數控加工側銑頭主要應用

TAV07.CP主要應用于換刀重量受限的小型數控機床，需在多角度傾斜面上執行鉆孔（Φ7mm）、攻絲（M6）及鉸孔等精密加工任務。

典型應用領域：

模具制造：塑膠模具、五金模具等復雜模具的斜頂孔、冷卻水路斜孔及側壁多角度特征的鉆孔與攻絲加工。

汽車零部件制造：發動機缸體側面斜油道孔、變速箱殼體多角度安裝面、轉向器殼體等復雜零件的一次裝夾多面加工。

航空航天與精密制造：精密結構件、發動機附件安裝座等需多角度鉆孔和攻絲的高精度零件加工。

3C電子：精密金屬結構件、外殼等需多側面和斜面特征的小型精密零件加工。

通用機械零部件：各類閥體、泵體、支架等需多角度鉆孔和攻絲的金屬零部件加工。

核心應用優勢：

解決多角度加工難題：±90°連續角度調節設計可輕松應對工件不同傾斜角度的斜面加工需求，避免多次裝夾帶來的誤差累積。

拓寬小型機床加工能力：為小型數控機床增加靈活的多角度側面加工能力，實現復雜零件一次裝夾完成多特征加工。

批量生產降本增效：一次裝夾完成多個角度面的加工，消除重復定位誤差，縮短輔助時間；輕量化設計匹配自動換刀系統，尤其適合對生產成本敏感、需要最大限度減少工序和工裝夾具的批量生產場景。
